什么是菱形差動放大
編輯時間：2018-03-17 09:52:04
瀏覽量：0次

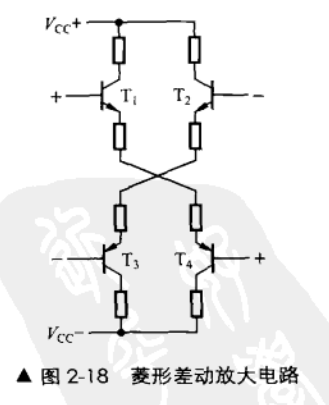

菱形差動放大是一種把兩組PNP和NPN的差動電路組合起來對稱工作，由4只晶體管交叉配置的電路，如圖2-18。
這種電路在瞬態輸入信號時，能容許輸出大電流，防止出現電流飽和造成的削波，大大提高上升速率，以使能充分驅動下級放大器。菱形差動放大的優點是能防止瞬態互調失真，改善電流驅動狀態，分析力好，保真度高，能使功率放大器的靜態特性和動態特性得到大幅提高。基本工作原理如圖2-18,每個基極加上信號，當T,基極為正時，T2、T3 基極為負，T2 電流減小而卩集電極電流增大，同時電流流過T3 。當T 2 基極為正時，T1基極為負，而T,的電流減小，丁 2 集電極電流增大，電流流過T4。
